Un microcontrolador es un circuito integrado o chip que incluye en su interior las tres unidades funcionales de una computadora: CPU, Memoria y Unidades de E/S, es decir, se trata de un computador completo en un solo circuito integrado
Características
Son diseñados para disminuir el coste económico y el consumo de energía de un sistema en particular. Por eso el tamaño de la CPU, la cantidad de memoria y los periféricos incluidos dependerán de la aplicación. El control de un electrodoméstico sencillo como una batidora, utilizará un procesador muy pequeño (4 u 8 bit) por que sustituirá a un autómata finito. En cambio un reproductor de música y/o vídeo digital (mp3 o mp4) requerirá de un procesador de 32 bit o de 64 bit y de uno o mas Códec de señal digital (audio y/o vídeo). El control de un sistema de frenos ABS (Antilock Brake System) se basa normalmente en un microcontrolador de 16 bit, al igual que el sistema de control electrónico del motor en un automóvil.
Esquema de un microcontrolador
Los microcontroladores representan la inmensa mayoría de los chips de computadoras vendidos, sobre un 50% son controladores "simples" y el restante corresponde a DSPs más especializados. Mientras se pueden tener uno o dos microprocesadores de propósito general en casa (vd. está usando uno para esto), usted tiene distribuidos seguramente entre los electrodomésticos de su hogar una o dos docenas de microcontroladores. Pueden encontrarse en casi cualquier dispositivo electrónico como automóviles, lavadoras, hornos microondas, teléfonos, etc...
Un microcontrolador difiere de una CPU normal, debido a que es más fácil convertirla en una computadora en funcionamiento, con un mínimo de chips externos de apoyo. La idea es que el chip se coloque en el dispositivo, enganchado a la fuente de energía y de información que necesite, y eso es todo. Un microprocesador tradicional no le permitirá hacer esto, ya que espera que todas estas tareas sean manejadas por otros chips. Hay que agregarle los modulos de entrada/salida (puertos) y la memoria para almacenamiento de información.
Por ejemplo, un microcontrolador típico tendrá un generador de reloj integrado y una pequeña cantidad de memoria RAM y ROM/EPROM/EEPROM/FLASH, significando que para hacerlo funcionar, todo lo que se necesita son unos pocos programas de control y un cristal de sincronización. Los microcontroladores disponen generalmente también de una gran variedad de dispositivos de entrada/salida, como convertidores de analógico a digital, temporizadores, UARTs y buses de interfaz serie especializados, como I2C y CAN. Frecuentemente, estos dispositivos integrados pueden ser controlados por instrucciones de procesadores especializados. Los modernos microcontroladores frecuentemente incluyen un lenguaje de programación integrado, como el BASIC que se utiliza bastante con este propósito.
Los microcontroladores negocian la velocidad y la flexibilidad para facilitar su uso. Debido a que se utiliza bastante sitio en el chip para incluir funcionalidad, como los dispositivos de entrada/salida o la memoria que incluye el microcontrolador, se ha de prescindir de cualquier otra circuitería.

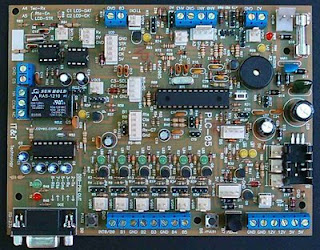

PLC
Un autómata programable industrial (API) o Programable logic controller (PLC), es un equipo electrónico, programable en lenguaje no informático, diseñado para controlar en tiempo real y en ambiente de tipo industrial, procesos secuenciales.
Un PLC trabaja en base a la información recibida por los captadores y el programa lógico interno, actuando sobre los accionadores de la instalación.
Campos de aplicación
El PLC por sus especiales características de diseño tiene un campo de aplicación muy extenso. La constante evolución del hardware y software amplía constantemente este campo para poder satisfacer las necesidades que se detectan en el espectro de sus posibilidades reales.
Su utilización se da fundamentalmente en aquellas instalaciones en donde es necesario un proceso de maniobra, control, señalización, etc. , por tanto, su aplicación abarca desde procesos de fabricación industriales de cualquier tipo a transformaciones industriales, control de instalaciones, etc.
Sus reducidas dimensiones, la extremada facilidad de su montaje, la posibilidad de almacenar los programas para su posterior y rápida utilización, la modificación o alteración de los mismos, etc., hace que su eficacia se aprecie fundamentalmente en procesos en que se producen necesidades tales como:
Espacio reducido
Procesos de producción periódicamente cambiantes
Procesos secuenciales
Maquinaria de procesos variables
Instalaciones de procesos complejos y amplios
Chequeo de programación centralizada de las partes del proceso
Ejemplos de aplicaciones generales:
Maniobra de máquinas
Maquinaria industrial de plástico
Máquinas transfer
Maquinaria de embalajes
Maniobra de instalaciones:
Instalación de aire acondicionado, calefacción...
Instalaciones de seguridad
Señalización y control:
Chequeo de programas
Señalización del estado de procesos
Ventajas e inconvenientes
No todos los autómatas ofrecen las mismas ventajas sobre la lógica cableada, ello es debido, principalmente, a la variedad de modelos existentes en el mercado y las innovaciones técnicas que surgen constantemente. Tales consideraciones me obligan e referirme a las ventajas que proporciona un autómata de tipo medio.
CNC
Se considera de Control Numérico por Computador, también llamado CNC (en inglés Computer Numerical Control) (también Control Numérico Continuo Continuos Numerical Control) a todo dispositivo capaz de dirigir el posicionamiento de un órgano mecánico móvil mediante órdenes elaboradas de forma totalmente automática a partir de informaciones numéricas en tiempo real. Para maquinar una pieza se usa un sistema de coordenadas que especificarán el movimiento de la herramienta de corte.
Entre las operaciones de maquinado que se pueden realizar en una máquina CNC se encuentran las de torneado y de fresado. Sobre la base de esta combinación es posible generar la mayoría (si no son todas) las piezas de industria.
Este es, sin duda, uno de los sistemas que ha revolucionado la fabricación de todo tipo de objetos, tanto en la industria metalúrgica como en muchos otros ámbitos productivos.
Principio de funcionamiento
El sistema se basa en el control de los movimientos de la herramienta de trabajo con relación a los ejes de coordenadas de la máquina, usando un programa informático ejecutado por un ordenador. En el caso de un torno, hace falta controlar los movimientos de la herramienta en dos ejes de coordenadas: el eje de las X para los desplazamientos laterales del carro y el eje de las Z para los desplazamientos transversales de la torre. En el caso de las fresadoras se controlan los desplazamientos verticales, que corresponden al eje Z. Para ello se incorporan motores eléctricos en los mecanismos de desplazamiento del carro y la torreta, en el caso de los tornos, y en la mesa en el caso de la fresadora; dependiendo de la capacidad de la maquina, esto puede no ser limitado únicamente a tres ejes.
Aplicaciones
Aparte de aplicarse en las [máquinas-herramienta] para modelar metales, el CNC se usa en la fabricación de muchos otros productos de ebanistería, carpintería, etc. La aplicación de sistemas de CNC en las máquinas-herramienta han hecho aumentar enormemente la producción, al tiempo que ha hecho posible efectuar operaciones de conformado que era difícil de hacer con máquinas convencionales, por ejemplo la realización de superficies esféricas manteniendo un elevado grado de precisión dimensional. Finalmente, el uso de CNC incide favorablemente en los costos de producción al propiciar la baja de costes de fabricación de muchas máquinas, manteniendo o mejorando su calidad.
COMPUTADOR INDUSTRIAL
Un pc industrial es una computadora diseñada para trabajar en ambientes como por ejemplo industrias donde las condiciones del lugar son extramadamente fuertes como temperaturas a alto o bajo grado , estan hechas para que puedan soportar el polvo y los cambios fuertes de temperatura sin que se vaya a ver afectado su funcionamiento y su sistema operativo es diseñado unicamente para trabajos correspondientes a la industria.
ROBOTICA
La robótica es una rama de la tecnología, que estudia el diseño y construcción de máquinas capaces de desempeñar tareas repetitivas, tareas en las que se necesita una alta precisión, tareas peligrosas para el ser humano o tareas irrealizables sin intervención de una máquina. Las ciencias y tecnologías de las que deriva podrían ser: el álgebra, los autómatas programables, las máquinas de estados, la mecánica, la electrónica y la informática.
REDES INDUSTRIALES Y SISTEMAS
REDES INDUSTRIALES
Las redes de comunicaciones industriales deben su origen a la fundación FieldBus (Redes de campo). La fundación FieldBus, desarrollo un nuevo protocolo de comunicación, para la medición y control de procesos donde todos los instrumentos puedan comunicarse en una misma plataforma.
Las comunicaciones entre los instrumentos de proceso y el sistema de control se basan principalmente en señales analógicas (neumáticas de 3 a 15 psi en las válvulas de control y electrónicas de 4 a 20 mA cc). Pero ya existen instrumentos digitales capaces de manejar gran cantidad de datos y guardarlos históricamente; su precisión es diez veces mayor que la de la señal típica de 4-20 mA cc. En vez de transmitir cada variable por un par de hilos, transmiten secuencialmente las variables por medio de un cable de comunicaciones llamado bus.
Ventajas de un bus de campo:
- El intercambio puede llevar a cabo por medio de un mecanismo estándar.
- Flexibilidad de extensión.
- Conexión de módulos diferentes en una misma línea.
- Posibilidad de conexión de dispositivos de diferentes procedencias.
- Distancias operativas superiores al cableado tradicional.
- Reducción masiva de cables y costo asociado.
- Simplificación de la puesta en servicio.
Desventajas de un bus de campo:
- Necesidad de conocimientos superiores.
- Inversión de instrumentación y accesorios de diagnóstico.
- Costos globales inicialmente superiores.
CLASIFICACION DE LAS REDES INDUSTRIALES:
Si se clasifican las redes industriales en diferentes categorías basándose en la funcionalidad, se hará en:
Buses Actuadores y Sensores :Inicialmente es usado un sensor y un bus actuador en conexión simple, dispositivos discretos con inteligencia limitada, como un foto sensor, un switch limitador o una válvula solenoide, controladores y consolas terminales.
Buses de Campo y Dispositivos:Estas redes se distinguen por la forma como manejan el tamaño del mensaje y el tiempo de respuesta. En general estas redes conectan dispositivos inteligentes en una sola red distribuida.(Delta V de Emmerson)Estas redes ofrecen altos niveles de diagnóstico y capacidad de configuración, generalmente al nivel del poder de procesamiento de los dispositivos más inteligentes. Son las redes más sofisticadas que trabajan con control distribuido real entre dispositivos inteligentes, tal es el caso de FIELDBUS FOUNDATION.
BENEFICIOS DE UNA RED INDUSTRIAL:
- Reducción de cableado (físicamente)
- Dispositivos inteligentes (funcionalidad y ejecución)
- Control distribuido (Flexibilidad)
- Simplificación de cableado de las nuevas instalaciones
- Reducción de costo en cableado y cajas de conexión
- Aplicable a todo tipo de sistema de manufactura
- Incremento de la confiabilidad de los sistemas de producción
- Optimización de los procesos existentes.
CELDAS DE MANOFACTURA INTEGRADA CIM
Nivel de controlador de planta
Es el más alto nivel de la jerarquía de control, es representado por
la computadora central (mainframes) de la planta que
realiza las funciones corporativas como: administración de
recursos y planeación general de la planta.
Nivel de controlador de área
Es representado por las computadoras (minicomputadoras) de
control de las operaciones de la producción. Es responsable de la
coordinación y programación de las actividades de las celdas de
manufactura, así como de la entrada y salida de material.
Conectada a las computadoras centrales se encuentra la
computador de análisis y diseño de ingeniería donde se
realizan tareas como diseño del producto, análisis y prueba.
Adicionalmente, este nivel realiza funciones de planeación
asistida por computadora (CAP, por sus siglas en inglés), diseño
asistido por computadora (CAD, por sus siglas en inglés) y
planeación de requerimientos de materiales (MRP, por sus siglas
en inglés).
Nivel de controlador de celda.
La función de este nivel implica la programación de las órdenes de manufactura y
coordinación de todas las actividades dentro de una celda integrada de
manufactura. Es representado por las computadoras (minicomputadoras, PC´s
y/o estaciones de trabajo). En general, realiza la secuencia y control de los
controladores de equipo.
Nivel de controlador de procesos o nivel de controlador de estación de trabajo
Incluye los controladores de equipo, los cuales permiten automatizar el
funcionamiento de las máquinas. Entre estos se encuentran los controladores
de robots (RC´s), controles lógicos programables (PLC´s), CNC´s, y
microcomputadores, los cuales habilitan a las máquinas a comunicarse con los
demás (incluso en el mismo nivel) niveles jerárquicos
Nivel de equipo
Es el más bajo nivel de la jerarquía, está representado por los
dispositivos que ejecutan los comandos de control del nivel
próximo superior. Estos dispositivos son los actuadores,
relevadores, manejadores, switches y válvulas que se encuentra
directamente sobre el equipo de producción. De una manera más
general se considera a la maquinaria y equipo de producción
como representativos de este nivel.
CUADRO COMPARATIVO ENTRE LAS TECNOLOGIAS POR LOGICA PROGRAMADA
PARA ACCEDER AL CUADRO COMPARATIVO ENTRE LAS TECNOLOGIAS DE AUTOMATIZACION POR LOGICA PROGRAMADA HACER CLICK EN ESTE ENLACE
http://tecnologiasautomatizacion.blogspot.es/img/programada.doc
CUADRO COMPARATIVO ENTRE LAS TECNOLOGIAS POR LOGICA CABLEADA
PARA ACCEDER AL CUADRO COMPARATIVO ENTRE LAS TECNOLOGIAS DE AUTOMATIZACION POR LOGICA CABLEADA
PARA ACCEDER AL CUADRO COMPARATIVO ENTRE LAS TECNOLOGIAS DE AUTOMATIZACION POR LOGICA CABLEADA
HACER CLICK EN ESTE ENLACE
http://tecnologiasautomatizacion.blogspot.es/img/cableada.doc
http://tecnologiasautomatizacion.blogspot.es/img/cableada.doc
